SmartVeyor ®

Pallet conveyor system
L’innovativo trasporto pallet automatizzato ALL IN ONE

h100 - chi siamo

H100 è una start up innovativa ad alto valore tecnologico,
che grazie ai 30 anni di esperienza dei suoi fondatori,
ha sviluppato e sta sviluppando nuove soluzioni per la
movimentazione dei pallet.

La nostra sede si trova a Scandiano, nel cuore pulsante della produzione industriale, una tradizione che oggi si mantiene viva grazie a una costante ricerca e sperimentazione tecnologica
e a percorsi professionali e accademici di alto livello.

H100 grazie alla partnership con un produttore leader,
azienda anch’essa del territorio specializzata nella produzione
di motori ad alta tecnologia e con una significativa esperienza
nel settore Material Handling, ha già standardizzato il sistema di
convogliatori SmartVeyor®.

Su richiesta
SmartVeyor®

potrà essere un prodotto
che rientra nelle agevolazioni della
legge industria 4.0

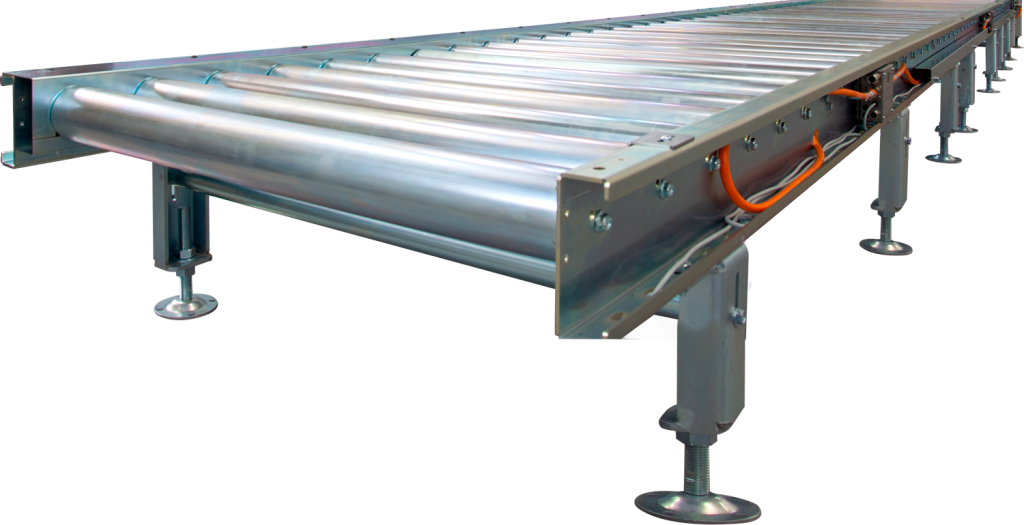

SmartVeyor®

Pallet conveyor system

HlOO ha brevettato SmartVeyor® il nuovo sistema di trasporto pallet automatizzato pronto ad entrare sul mercato portando diversi vantaggi rispetto alle soluzioni tradizionali, grazie all’impiego di un motorullo di nuova concezione.

  • Basso voltaggio 48V
  • Ingombro massimo 140 mm
  • Pulizia del trasportatore
  • Plug&Play mode
  • Scheda DRIVE con BUS DI CMAPO, per eliminare di fatto gli inverter nel quadro elettrico, i motori elettrici ed i riduttori
  • Silenzioso e pulito
  • Libertà di poter aggiungere varie opzioni

caratteristiche
tecniche

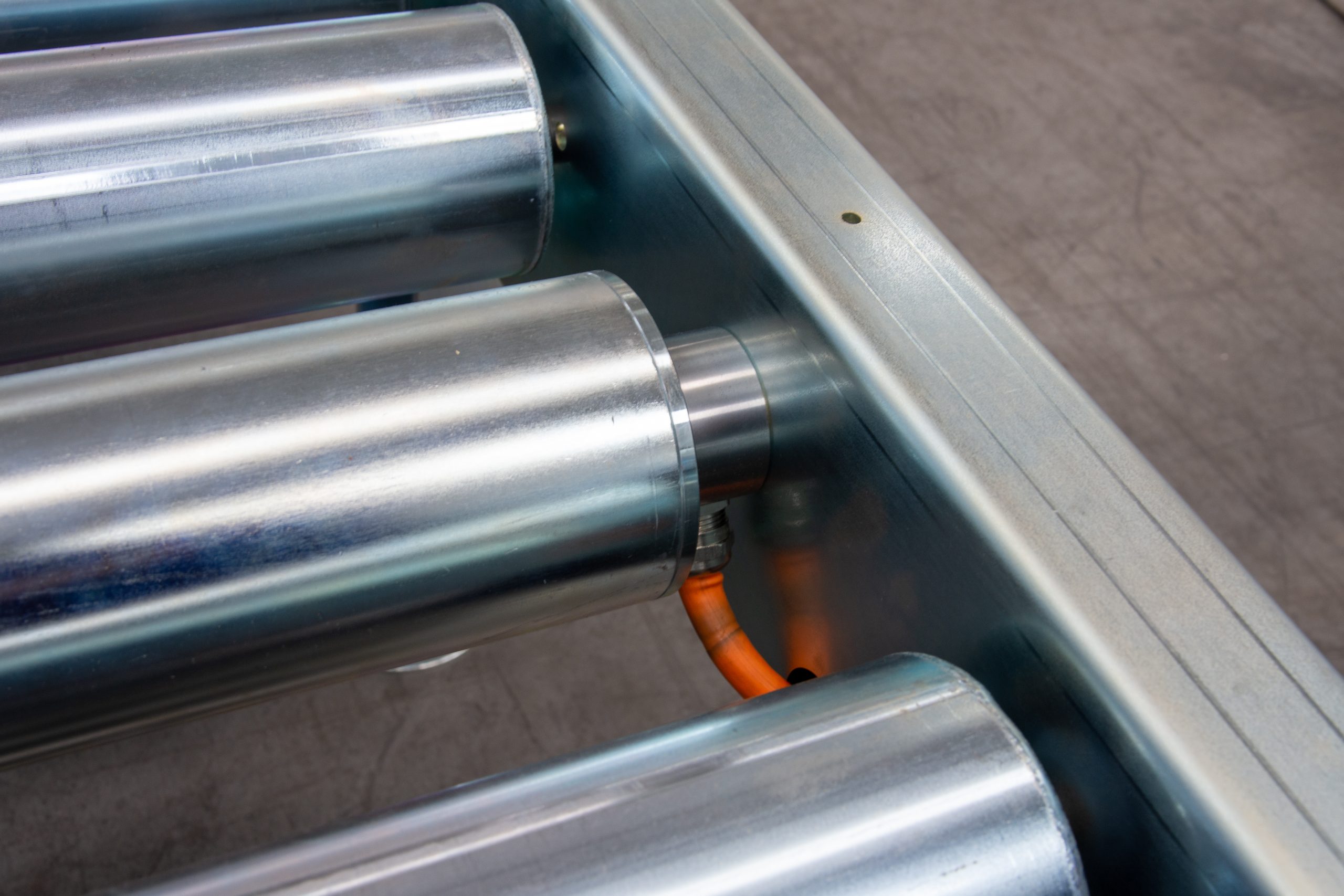

  • Motorullo diametro 89 mm
  • Portata massima 1500 Kg
  • Alimentazione a 48V
  • Potenza del motorullo 335 W
  • Bus di campo supportati dalla scheda drive: Profinet, Ethercat, EtherNet/IP
  • Fino a 4 motorulli collegabili con 1 cavo di potenza
  • Velocità massima 18 m/min alla massima potenza
  • 2 tipologie di coperchio laterale per i cavi, a tutta altezza o ad 1/3 (tutta altezza per passare molti cavi)
  • Plug & play
  • Volume per il trasporto ridotto di oltre il 50% rispetto alla soluzione a motore tradizionale

configurazioni

  • Modulo introduzione da rulliera o carrello
  • Modulo singolo intermedio
  • Modulo doppio intermedio
  • Modulo di fi ne linea
  • Passo rulli 143 o 206 mm

opzioni

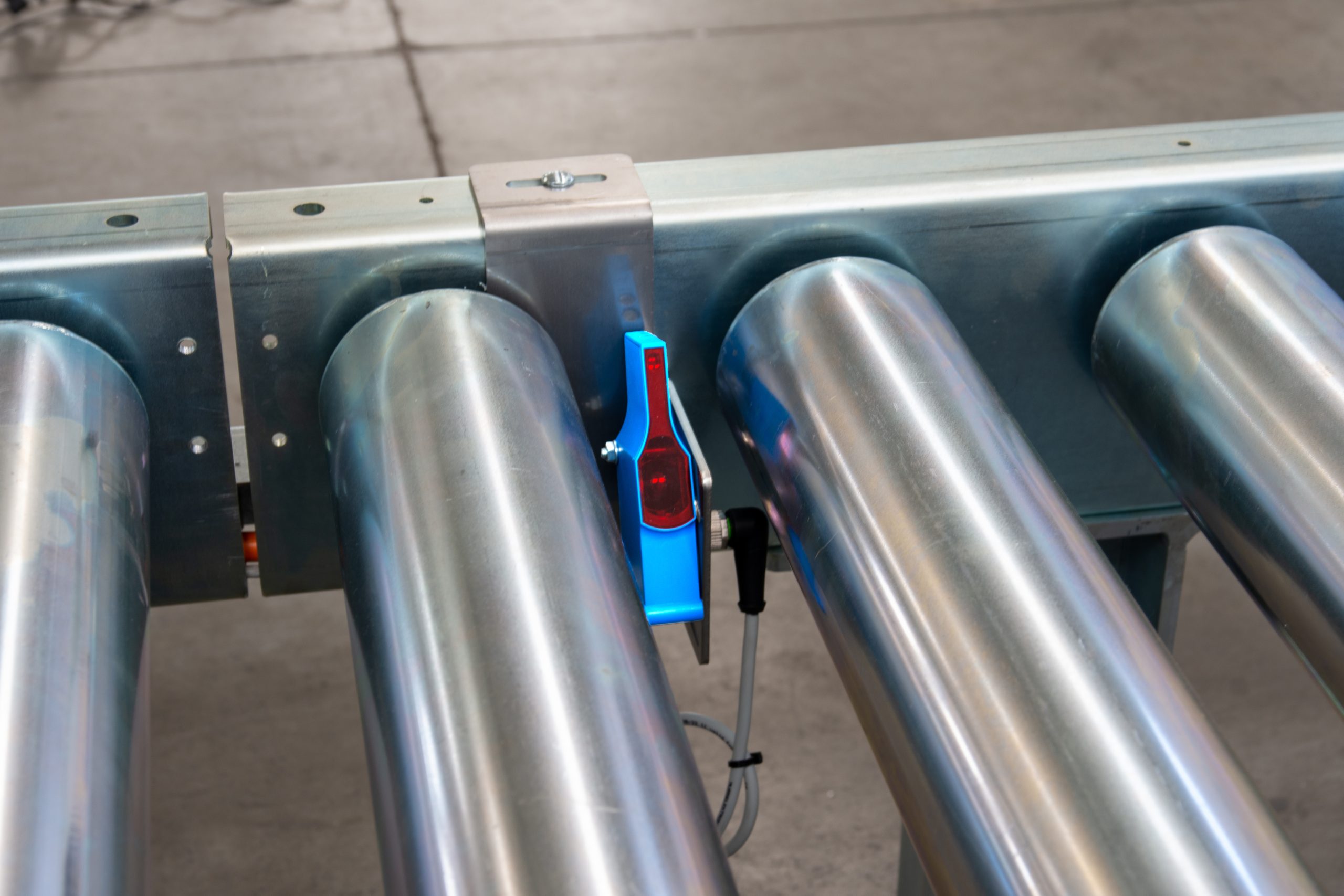

  • Fotocellule integrate nel convogliatore (non a vista)
  • Lamiera per passaggio pedonale
  • Gambe personalizzabili (su quantità)
  • Verniciatura su richiesta (su quantità)

Moduli standard per europallet
800x 1200, 1000x1200 e 1200x1200

  • Verniciatura RAL 7035 o zincatura elettrolitica
  • Altezza gambe 240, 270 o 340 mm standard
  • Ingombro struttura alta 160 mm
  • Filo rullo a 135 mm (possibilità di frame posato a terra)

vantaggi rispetto
ai conveyor tradizionali

  • Bus di campo: nessun inverter nel quadro elettrico
  • Nessun motore elettrico e riduttore sul trasporto – Plug & play
  • Connessioni pulite e rapide
  • Modulare
  • Silenzioso: meno di 35dB
  • Compatto
  • Livello di altezza filo rullo min 130 mm

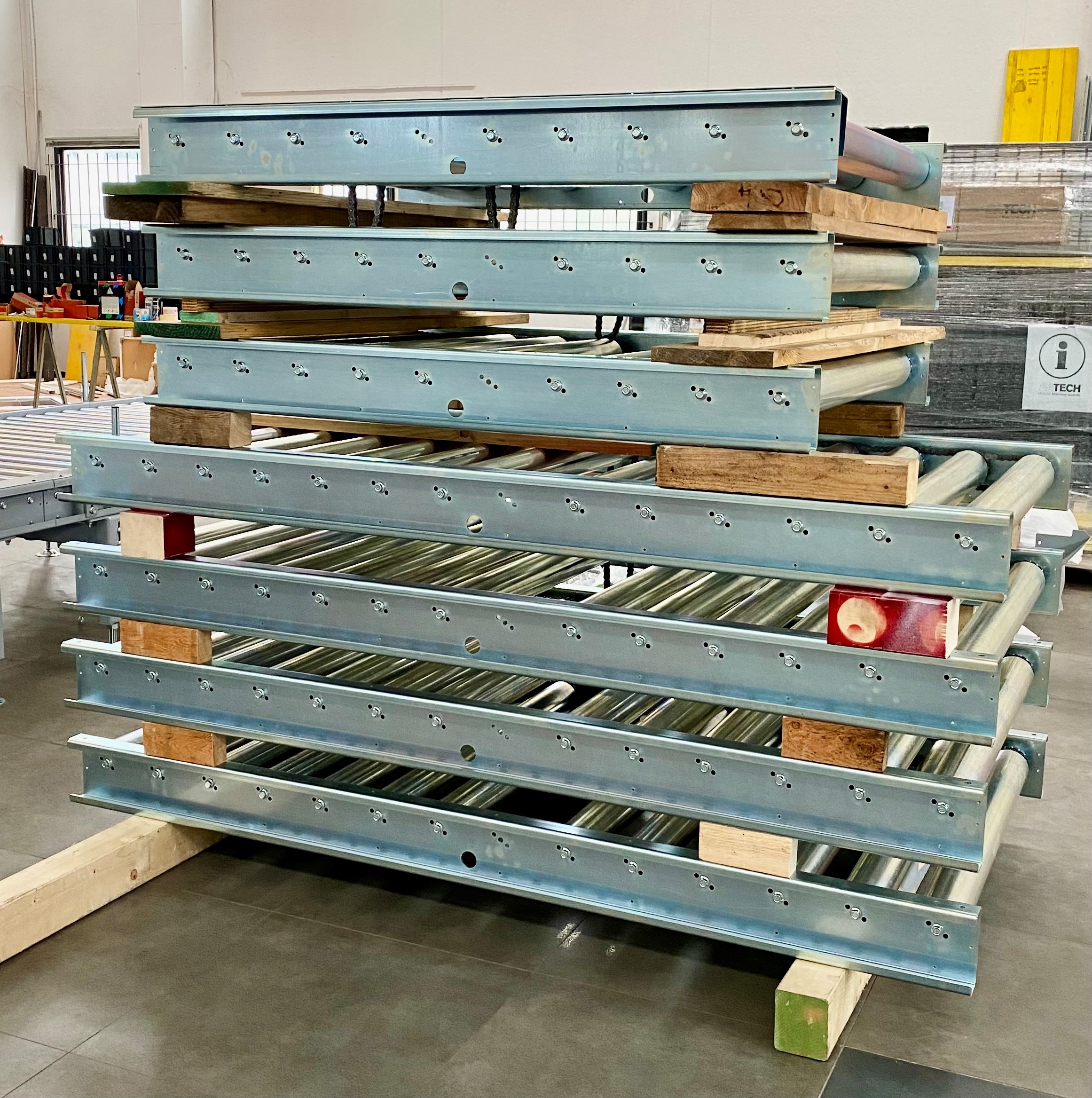

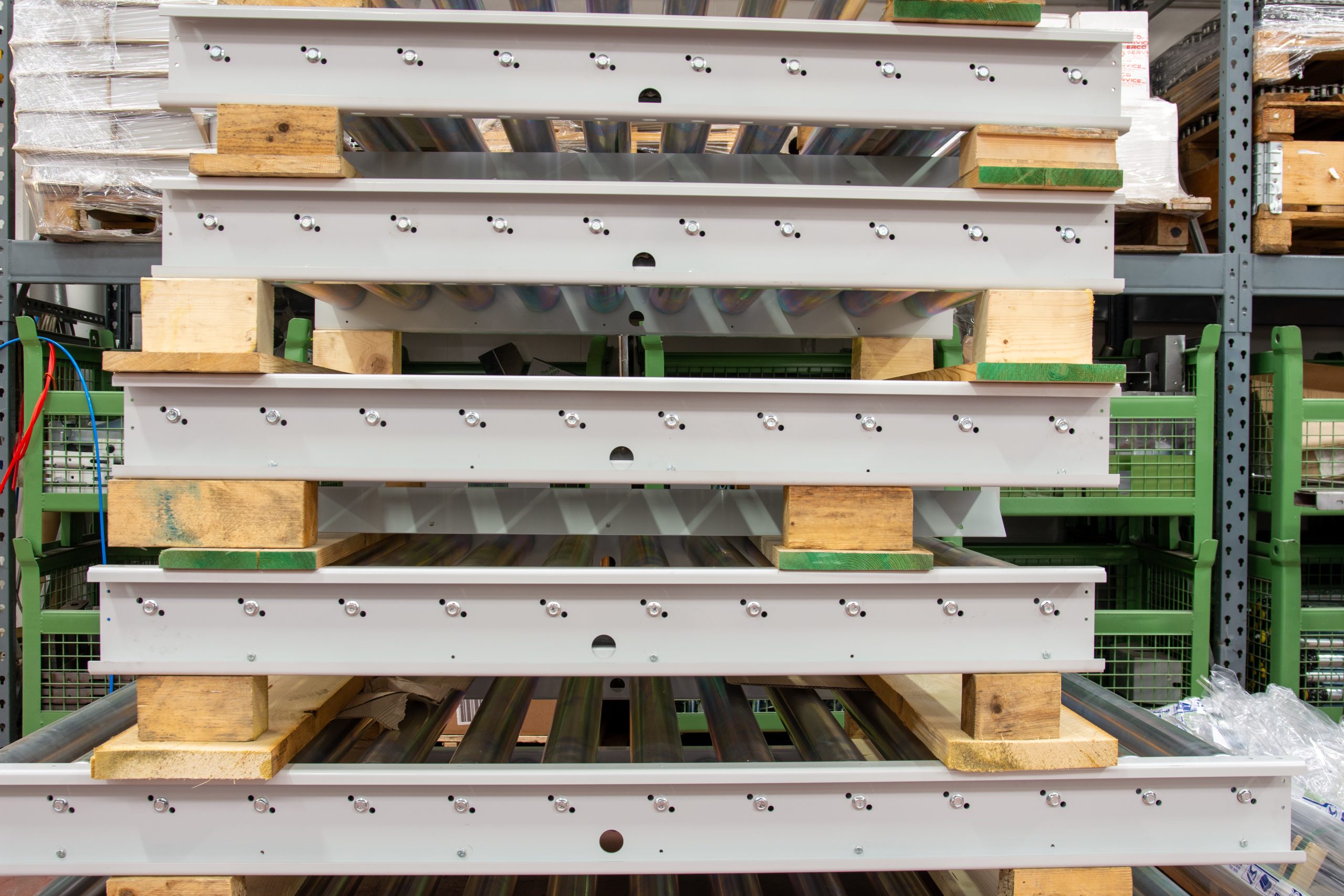

  • Risparmio di circa 2,5 volte sul volume delle spedizioni dei moduli
  • Notevole riduzione di utilizzo di cavi elettrici
  • Semplicità di installazione
  • Bassi costi di progettazione
  • Prodotti sicuri e affidabili
  • Grande quantità di opzioni aggiuntive, anche su richiesta

SmartVeyor®

Pallet conveyor system
MODULI STANDARD PER EUROPALLET
800 x 1200 – 1000 x 1200 – 1200 x 1200
Verniciati RAL xxxx e Altezza gambe xxxx

configurazioni

SVXXX: modulo introduzione da rulliera o carrello
SVXXX: modulo singolo intermedio
SVXXX: modulo doppio intermedio
SVXXX: modulo di fine linea

opzioni

Fotocellule tipo xx, integrate nel convogliatore (non a vista)
Lamiera per passaggio pedonale
Gambe personalizzabili (su quantità)
Verniciatura su richiesta (su quantità)
TABELLA DI CODIFICA SmartVeyor®
Codice SV (SmartVeyor®) +
Table Header
R = Rulli
E = Entry (ingresso)
S = SIngle
L = Lunghezza
H = Altezza modulo
P = Pitch (passo rulli)
Opzioni
C = Catene
X = Exit (uscita)
D = Double
H240
P143
PE (photoeye)
T = Turning
I = Intemediate
H270
P206
SG (side guards)
S = Scambio
O = Moduli T, S, ML, MU
H340
MG (mounting guards)
ML = manual loading
SC (special coating)
MU = manual unloading
EB (end bar)
RF (roller flange)
TABELLA DI CODIFICA SmartVeyor®
Codice SV (SmartVeyor®) +
Table Header
R = Rulli
C = Catene
T = Turning
S = Scambio
ML = manual loading
MU = manual unloading
Table Header
E = Entry (ingresso)
X = Exit (uscita)
I = Intemediate
O = Moduli T, S, ML, MU
Table Header
S = SIngle
D = Double
Table Header
L = Lunghezza
Table Header
H = Altezza modulo
H240
H270
H340
Table Header
P = Pitch (passo rulli)
P143
P206
Table Header
Opzioni
PE (photoeye)
SG (side guards)
MG (mounting guards)
SC (special coating)
EB (end bar)
RF (roller flange)

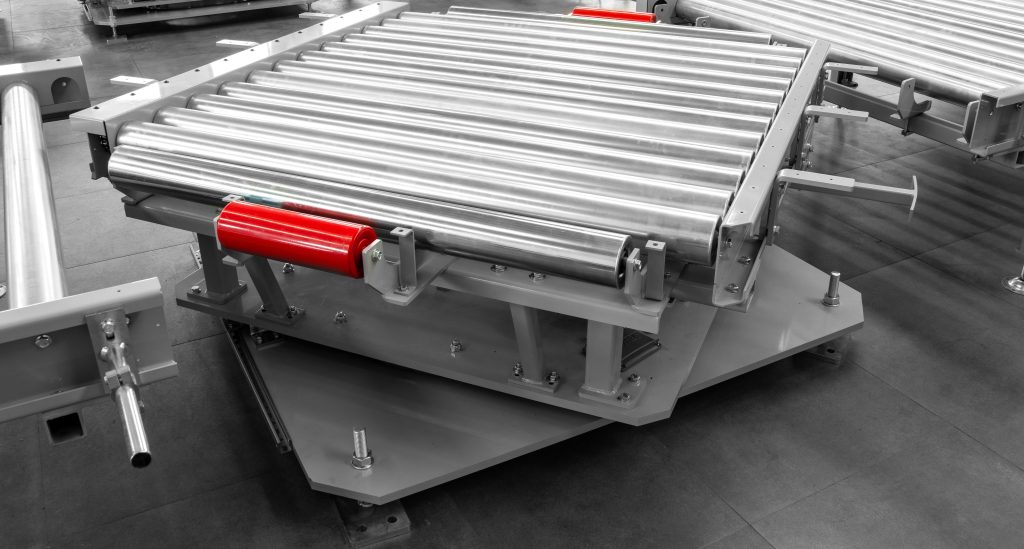

tavola girevole

trasporti a catena

SEMPRE RIGOROSA MENTE CON TECNOLOGIA 48V E STESSA SCHEDA DRIVE
